HƯỚNG DẪN BẤM DÂY MẠNG

Cập nhật 06:35, 02/08/2018

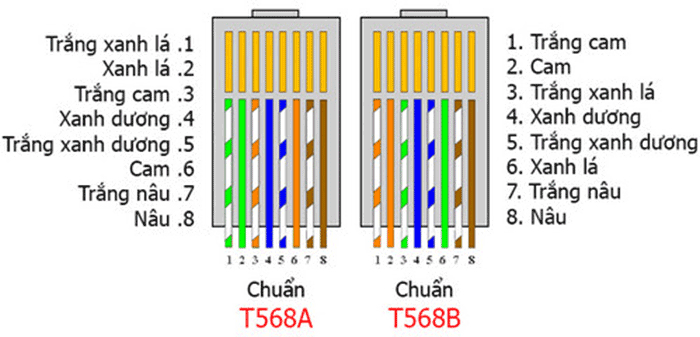

CÁC CHUẨN BẤM DÂY MẠNG A VÀ B:

Hiện nay trên mạng có rất nhiều tài liệu, trang web nói về 2 chuẩn này, với cái tên là T568A (chuẩn A) và T568B (chuẩn B). Theo lý thuyết thì muốn nối 2 thiết bị với nhau (ví dụ máy tính - máy tính, switch - switch...) thì bấm chuẩn chéo, còn nối các thiết bị khác loại nhau thì bấm chuẩn thẳng.

Một số bạn thắc mắc: Khi bấm dây giữ nguyên thức tự sau khi cắt dây (không đảo vị trí dây) với thiết bị đồng đẳng như PC-Router mà mạng vẫn dùng được. Điều này không sai, nếu bạn bấm thẳng có thể vẫn nhận nhưng chất lượng đường truyền đôi khi không được tốt, do thiếu khả năng khử nhiễu điện từ (có được khi điều chỉnh vị trí cặp dây)

Trong một dây cáp đạt chuẩn qui định bao gồm tám sợi dây đồng trong đó mỗi hai sợi xoắn với nhau thành từng cặp theo qui định nâu - trắng nâu, cam - trắng cam - xanh lá - trắng xanh lá, xanh dương - trắng xanh dương và 1 sợi dây kẽm. Sợi dây kẽm này chỉ có chức năng làm cho sợi dây cáp chắc chắn hơn. Sợi dây cáp này sẽ được nối với một đầu RJ45 để bấm dây mạng thì phải bấm tám sợi dây đồng vào các điểm tiếp xúc bằng đồng trong đầu RJ45.

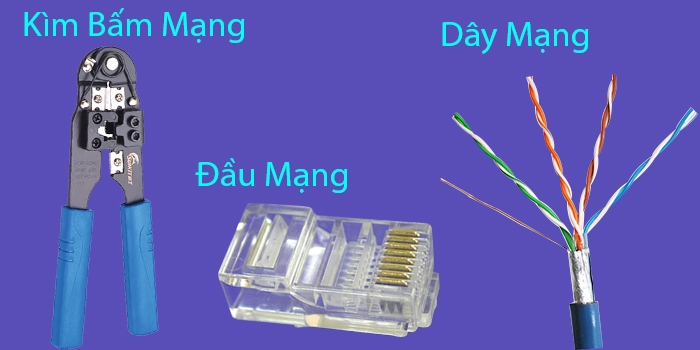

Những vật dụng cần thiết để bấm dây mạng

TIẾN HÀNH BẤM DÂY MẠNG

Cách Bấm Cáp Chéo

Bước 1 Các bạn dùng kìm hoặc kéo cắt vỏ đầu cáp cứ cắt dài  thêm chút tý xếp màu cho dễ  khoảng 4 cm là được .

bam dau day mang

Bước 2 Gỡ các đầu xoắn và xếp theo thứ tự: Màu trắng xếp trước - Cam - Xanh da trời - Xanh lá - Nâu.

Bước 3 Đổi chỗ màu trắng của xanh lá cây và màu trắng của xanh da trời  cho nhau, Lưu ý ở bước này nếu bạn có thể không cần đổi vị trí cho dễ thì dây mạng sẽ được kết nối theo chuẩn thẳng, (xem phía dưới)

bam day mang cap cheo

Bước 4 Xếp các dây lại sát nhau và dùng kìm cắt cho bằng.

bam day mang chuan

Bước 5 Các bạn tiến hành đút dây vào đầu cáp thật sâu để các đầu dây chạm lõi đồng.

bam day mang chuan b

Bước 6 Sau đó nhét vào kìm và bấm thật mạnh và đứt khoát 1 cái.

bam day mang chuan a

Bước 7 Quan sát xem các dây đồng của dây và lá đồng trong đâu RJ 45 đã kít chưa.

cach bam day mang

Bước  8 Cuối cùng cắm 1 đâu vừa làm xong vào máy tính. Còn đầu kia thì tiến hành làm tương tự.

bam day mang theo chuan

Cách Bấm Cáp Thẳng

Cắt vỏ dây cáp và xếp dây theo thứ tự  là 1-->2-->3-->5-->6-->4-->7-->8.

bam day mang chuan

Xếp sát lại và cắt cho bằng lại chừa lại 1 đoạn vừa đủ với đầu RJ45.

cach bam day mang, bam cap cheo

Sau đó các bước còn lại làm tương tự như bấm cáp chéo.
Trên đây là toàn bộ các thao tác để tiến hành bấm dây mạng. Qua bài viết này thì bạn có áp dụng để thực hiện bấm dây mạng mà không cần phải đến các trung tâm bảo dưỡng máy tính để bấm dây mạng.
